設計標準：耳鼻喉科聽力診斷與職業病聽力篩查體檢中心，聽力篩查純音測聽室常用型號，符合國家標準GB/T16296.1,室內本地小于30分貝，外尺寸L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室

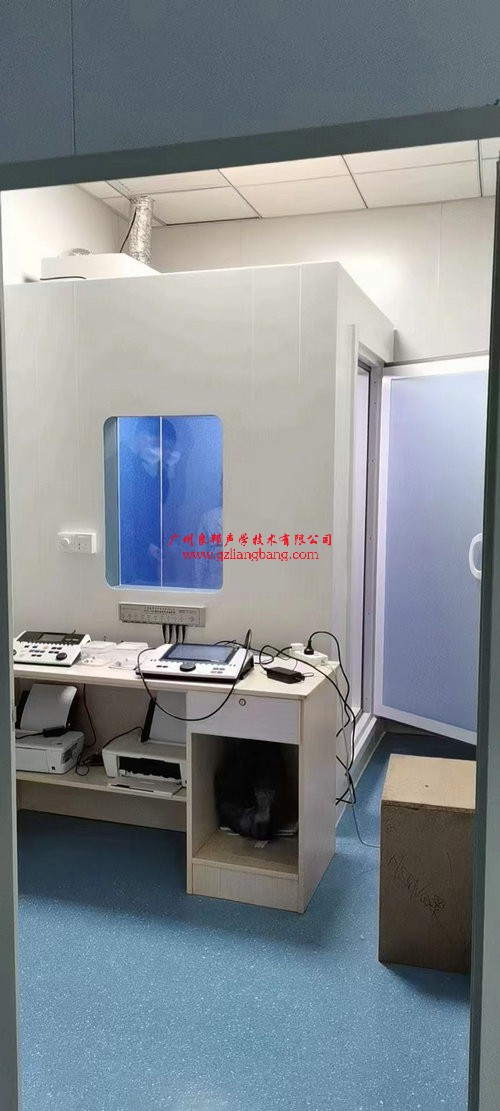

安徽省桐城市桐城血防病醫院測聽室安裝完交付使用

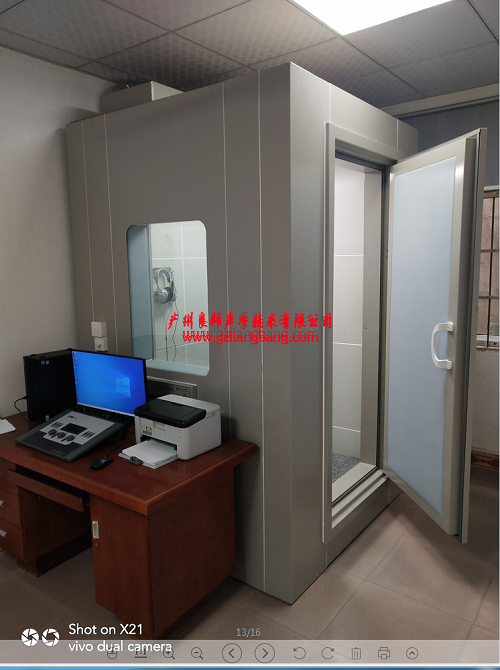

設計標準：耳鼻喉科聽力診斷與職業病聽力篩查體檢中心，聽力篩查純音測聽室醫用常規型號符合國家標準GB/T16296.1,室內本地小于30分貝，外尺寸L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室

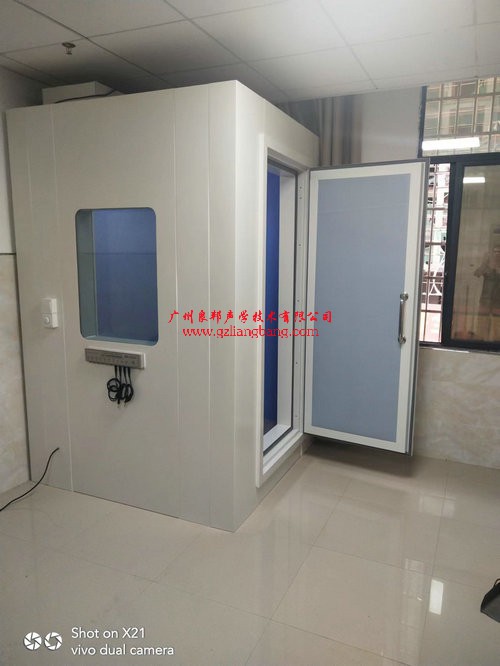

設計標準：耳鼻喉科與職業病體檢中心，聽力篩查純音測聽室常用型號，符合國家標準GB/T16296.1,室內本地小于30分貝，外尺寸L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室

設計標準：耳鼻喉科聽力診斷與職業病聽力篩查體檢中心，聽力篩查純音測聽室醫用常規型號，符合國家標準GB/T16296.1,室內本地小于25分貝，外尺寸L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室

1電測聽室外規格L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室

2符合國家標準環境噪音小于55分貝時，室內本地小于25分貝以下

3電測聽室外飾T1.2鋼板靜電噴涂乳白色

4雙磁性隔音大小門1900*900mm與1740*740mm

5雙層中空隔音玻璃觀察窗800*600mm

6阻抗式消音通道一排一送

7雙層橡膠減震地臺

8電子無整流LED燈白光

9十通道信號轉接口

10十通道轉接合內外各一個

11內飾微孔吸音板乳白色規格600*600mm

12，220V靜音風機一臺

13風扇調速開關及LED燈單用開關各一個

14安裝完及可使用

15現場模塊式拼裝

16室內鋪放方形吸音地毯500*500mm

17配置與聽力計匹配對接AV線四條

18良邦承若所有產品免費保修三年

19全國包安裝與運輸

20歡迎全國新老客戶前來咨詢

職業病體檢，聽力篩查純音測聽室醫用常規型號符合國家標準GB/T16296.1,室內本地小于25分貝外尺寸L1.5*W1.5*H2.35m內尺寸L1.14*W1.14*H2m單門單墻測聽室1廣州良邦聲學技術有限公司電測聽室(隔音室）技術方案

1、工程的設計：

1.1設計依據：

1.2《城市區域環境噪聲標準》（GB3096-96）

1.3《民用建筑隔聲設計規范》（GBJ118-88）

1.4《聲學純音氣導聽閾定聽力保護用》(GB/T16403-1996)

1.5《室內空氣質量標準》（GB/T18883-2002）

1.6《建筑設計防火規范》（GBJ16-87）(2001年版)

1.7《電氣裝置安裝工程電氣照明裝置施工及驗收規范》（GB50259-96）

1.8甲方文件提供的現有建筑尺寸資料和設計要求;

1.9本公司同類隔音工程設計和施工參數。

二、總體設計目標：

2.1隔聲技術與現代美學完美地融合，為聽覺統合功能訓練創造最優秀的視覺效果，同時滿足聽覺聲場環境使用靜音要求。在風格上體現出現代積極向上的精神風貌，格調上采用簡捷明快形式特點，技術上體現科學與人性化的完美統一，為檢測人員提供一個舒適的測試環境。

2.2我們的目標是：舒適的操作空間

寧靜的測試環境

活潑，明快的設計風格，令人耳目一新。

2.3總體方案設計：

為了考慮到用戶在較長時間內，具有較大的可持續發展空間的需要，本方案的設計指標將有所提高，具體如下：

設計方案指標：小于30分貝

三、聲學性能的設計：

包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。

四、隔聲設計：

4.1 采用了三項新技術：超耗能隔音墻，

微真空層疊隔音窗技術，

雙磁控＂聲閘＂隔聲門技術：

4.2隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術，該墻體厚度小，隔音量大，在保證隔音效果的同時，最大限度的節省空間, 提高空間利用率. 墻體為雙層結構，墻體厚度為240mm ，單層結構墻體厚度為150mm。墻體采用超強阻尼板，規格1220mm*2440*16mm，墻身夾層填充吸音棉（1200*600*50mm）普通雙層50-80K, 雙組分, 不含黏結劑, 無污染，對人體無刺激。墻身采用鋼板靜電噴涂，防潮，防銹，微吸音，有質感（或無指紋不銹鋼）。墻體隔音性能：＜500Hz, ＜25dB（A）計權，雙層墻體結構可降噪音45dB左右。

4.3墻體的設計在考慮聲音的隔離的同時，十分重視聲音在傳播過程的能量消耗過程，在墻體內部設置了高性能的吸音耗能層，把聲能的消耗控制在最大，也就是原磚墻與測聽室內外墻體之間各保留50mm的空腔作為耗能層。

4.4隔音窗采用微真空層疊MVStm隔音窗技術

兩微真空層，微真空層之間采用吸聲層，特制玻璃，寬頻隔音性能好，規格800mm*600mm*150mm。隔音計權量可達到25dB（A）--60dB（A）。

4.5隔聲門采用我公司獨立研發的磁控＂聲閘＂隔聲門，當磁控＂聲閘＂隔聲門關閉時，兩片門頁被密封條磁吸密封，同時被透射等傳入的少量聲能被門的吸聲結構吸收，形成了一個嚴實的＂聲閘＂。是目前中國隔音領域最優秀的隔聲門系統，其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓，打磨，酸洗，靜電噴涂而成，外表美觀，有質感，防潮，防銹，微吸音，每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計，其使用可達每日開關一百多次，使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理，可以有效抑制門頁受聲后引起的振動，明顯改善低頻隔聲效果，使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題，門頁的阻尼處理與門框的密封處理（同時采用磁控密封條處理）一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB（A）-60dB（A）

五、隔振設計:

整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板，將整間房屋置于其上，隔聲，隔振達到所要求的室內環境。 有 效阻斷由地面傳來的低頻空氣聲和固體聲，尤其對地面串入的腳步聲，撞擊聲有十分明顯的隔離抑制作用，使在中高頻噪聲有效隔離后，大幅度的提高中低頻噪聲的隔離效果，最終達到室內隔聲靜音效果。

六、吸聲內飾設計：

6.1吸聲降噪設計，要達到國家標準的室內低噪聲環境，除了需要隔聲墻體良好的隔聲降噪外，還必須對室內進行吸聲處理，在工程中我們采用了一種微孔吸音板（1.8孔徑乳白色），吸聲材料為內飾護面的吸聲結構，該結構外層采用作為吸音內飾，由于該護面的吸聲選擇性效強,(或吸音絨布）通風系統消聲系統設計：

7.1通風量的設計，一定通風量是保證窒內良好空氣質量的必要前提，依照當前國外同類產品（美國IAC公司）的設計，通風量根據房間面積設計在：2.85m/min。

7.2通風消聲設計，通風消聲采用阻性消聲器，其消聲量可按如下公式進行計算：＃L=（a）·C·h/s

7.3高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。

通風口規格為（150mm*150mm直徑），一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性，檢查人員每日可在室內滯留8小時/日以上。

八、電氣系統的噪聲控制：

8.1 為保證室內良好的低噪音環境，燈光設計時，燈具的選擇上必須注意：選擇低噪聲的燈具。

8.2針對照明舒適度問題，我公司率先在隔音領域引進了＂間接照明＂技術，一方面把照明燈具的光線處理，自然化，柔和化，舒適化，間接照明不單單只是為了滿足供給所需要的量的光，而是更加注重光照的品質和感覺。為保證照明的效果，在照明設計中，還參照了《建筑照明設計標準》（GB50034-2004）有關規定設計規范。

九、室內環境的環保設計：

9.1隔音室采用100％環保材料，達到無毒，無味，無輻射要求。

9.2通風環保設計，通風系統使用無毒無害的風管材料，足夠的通風量設計，保持室內空氣的新鮮，通風消聲系統采用新型消聲內部構造，確保在有效消聲的前提下，不影響空氣質量和風量

測聽室墻體 外部貼T1.2鋼板靜電噴涂，外表美觀，有質感，防潮，防銹，微吸音，

9.3室內地面鋪放5mm吸音地毯500*500mm灰色(方形)

十、主要配置：

10.1超低噪音吸頂燈, 本底噪聲≤35Db(A)

10.2超低靜音風機一臺

10.3超強阻尼隔音消聲墻體, 現場整體拼裝，可根據客戶需求在現場制作。

10.4電測聽儀氣導耳機，骨導耳機，應答開關轉接器

10.5電測聽儀氣導耳機，骨導耳機，應答開關信號線

10.6測聽室照明度＞100LX

10.7A計權環境聲壓級：操作室外≤55dB(A)

雙門雙墻 測聽室內≤30dB(A)計權

10.8通風: 有進出風系統, 排風消聲器，進風消聲器一套。

10.9外觀：T1.2鋼板貼面, 靜電噴涂, 防潮, 防銹, 微吸音有質感，

11雙層橡膠減振墊（地臺）

12吸音地毯方形500*500mm灰色

13電測聽室內外氣導耳機，骨導耳機，應答開關十通道專用固定裝置。

14電壓：220+/-5V

15雙層中空隔音玻璃窗

16室內耳機固定掛鉤一個（五位型）

17隔音吸聲門800*1900mm

十一、基本特點及參數：

11.1測聽室整體懸浮安裝，整體隔振。

11.2測聽室采用多元聲處理, 具備良好的隔聲, 消聲，吸聲功能

11.3測聽室工作時可強制通風換氣。

11.4測聽室全部采用環保材料，安裝完成即可投入使用。

11.5設計科學，安全穩固，材料結構抗變形能力強。

11.6主體模塊組裝式，可拆裝，安裝快捷，工廠化制造，完成后運抵現場組裝時間短。

11.7整體為鋼木結構

十二、售后服務方案;

12.1長期供應零配件，終身成本保修，我司24小時提供電話咨詢服務，在出現一般情況的小故障，在問題不算復雜，或者維護人員對某些技術問題存在疑問時可通過電話，傳真的指導方式解決問題。

12.2保修期為(壹) 年, 質保期內如非人為情況下出現破損，剝落，變形等現象可免費更換或維修相應構件，在超出質保期或人為損壞情況下，按市場價收取材料費用或成本費用。

12.3保修期由設備驗收合格正常使用之日起計算，保修期內如設備出現故障，賣方應接到通知后（24）小時內派技術人員來維修（保修期后以按此執行）。

十三、文明施工方法：施工現場的材料堆放應按其規格，型號的不同分別堆放整齊，并應避開主要通道，及時回收邊角料及雜物，并做好產品保護實施和檢查工作，現場排列整齊美觀，最大限度的降
